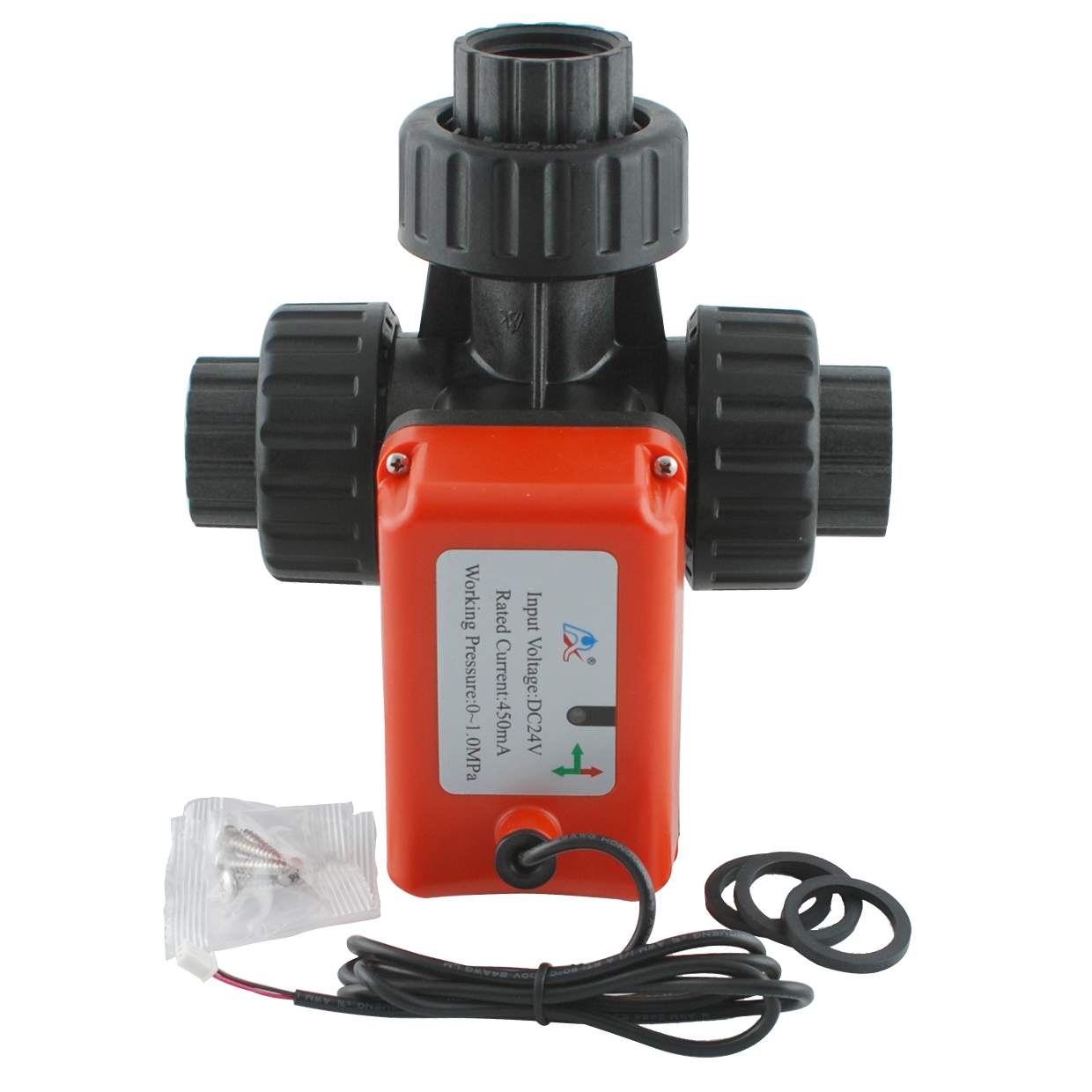

Кран кульовий з електроприводом Q91403-25, триходовий L-порт, різьба 1", DN 25 мм, 24V, (код 2127)
Кран кульовий 3-ходовий моделі Q914 складається з повнопрохідного пластикового кульового крана з внутрішнім різьбленням і електричного неповнооборотного приводу обертання. Застосовується в харчовій, хімічній і переробній промисловості. Встановлюється в опалювальних системах. Активно використовується в електричній галузі і в системах подачі рідини і газів
Особеливість
- Керамічний шар і сідло роблять кран більш зносостійким і корозієстійких в порівнянні зі стандартною запірною арматурою
- Чудова стійкість до забруднених робочих середовищ з твердими включеннями
- Повна герметичність і довгий термін служби (більше 100000 циклів)
- Низький обертаючий момент і низька споживаєма потужність
- Кран керується електроприводом з двигуном постійного струму, що більш безпечно в експлуатації
- Відмінна альтернатива соленоїдним електромагнітним клапанам у разі якщо не потрібно швидкого спрацьовування
- Допускається використання з хімічно-агресивними робочими середовищами
Призначення
Кран кульовий з електроприводом застосовується для управління потоками води в системах водопостачання, опалення, вентиляції та кондиціонування. Стабілізована швидкість крана при старті запобігає можливим гідроудари
Принцип роботи
Основне завдання клапана швидко перенаправити потоки з одного напрямку в інший
Технічні характеристики
Діаметр номінальный | DN25 мм |
Тиск номінальний | PN10 бар |
Робоча середа | вода, луги, кислоти, а також інші рідини, нейтральні до матеріалів вироби |
Температура робочої середи | 0...+60 °С |
Розмір твердих включень макс. | 0,2 мм |
Тип з'єднання | трубна внутрішня циліндрична різьба згідно ISO 228/1 (G) |
Розмір з'єднання | різьба внутрішня 1'' |
Напруга живлення | 24В/DC |
Потужність | 6 Вт |
Час перемикання | 7,5 сек |
Матеріал | PVC-U (НПВХ) непластифікований полівінілхлорид |
Клас захисту | IP65 |
Корпус PPO, шар кераміка, сідло кераміка, ущільнення EPDM |
ГАБАРИТНІ РОЗМІРИ
A – 172 мм, В – 1”, С – 22 мм, D – 138 мм
СПЕЦИФІКАЦІЯ
1 | Корпус крана | РРО поліфеніленоксід |
2 | Шар крана | Кераміка |
3 | Ущільнення сідлове | Кераміка |
4 | Корпус привода | РРО поліфеніленоксід |
5 | Шток крана верхній | Сталь нержавіюча |
6 | Шток крана нижній | Кераміка |
7 | Втулка знімна | РРО поліфеніленоксід |
8 | Гайка накидна | РРО поліфеніленоксід |
9 | Ковпачок захисний | РРО поліфеніленоксід |
10 | Ущільнювальне кільце | EPDM етіленпропілен каучук |
