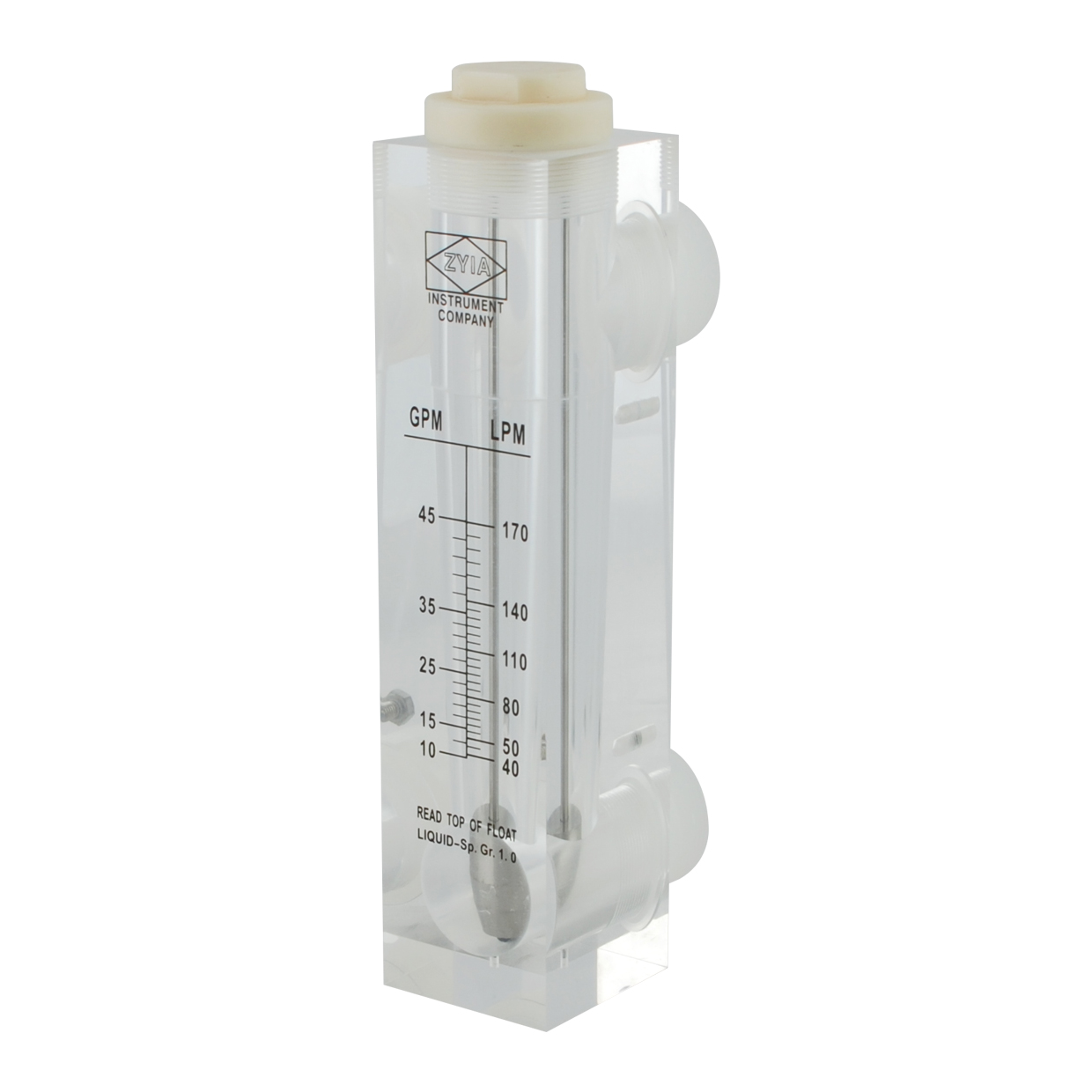

Ротаметр панельного типу FM 10-45 GPM 1 1/2" (LPM 40-170л/хв), (код 2258)
Артикул:
FM 10-45 GPM
Ціна:
3 689,40 ₴
Посилання на товар:
Опис:
Ротаметр панельного типу FM 10-45 GPM 1 1/2" (LPM 40-170л/хв)
Ротаметр - прилад для визначення об'ємної витрати води за одиницю часу. Застосовується в системах водопостачання і водопідготовки. Являє собою порожній корпус з прозорими стінками із закріпленою всередині віссю, по якій вільно пересувається поплавець. Може використовуватися в складі стаціонарних та рухомих технологічних установок різного призначення
Категорія:
Характеристики
Тип ротаметра Панельний
Підключення Зовнішня різьба
DN (мм) 40 мм
Діапазон GPM (рідина) 10-45 GPM
Діапазон LPM (рідина) 40-170 LPM
Розмір панельного ротаметру (A/B/C/D/E/F/G/H) 265 / 62 / 250 / 62 / 33 / 100 / 52 / 170 (мм)
Виробник ZYIA
Призначення
Ротаметр - прилад для вимірювання об'ємної витрати плавно мінливих однорідних потоків чистих і слабо забруднених рідин з дисперсними включеннями сторонніх часток
Принцип роботи
Потік рідини входить з нижньої частини корпусу, створюючи турбулентний потік, який починає обертати поплавок навколо осі. Виникаюча відцентрова сила порушує фізичний контакт між поплавком і віссю - поплавок може вільно переміщатися уздовж осі. Разом з тим, ламінарна складова потоку піднімає поплавок. Чим більше потік - тим більше його ламінарна складова - тим вище спливає поплавок. Порівнюючи положення верхнього краю поплавка з показанням шкали, можна отримати дані про миттєву витрату рідини
Технічні характеристики
- Внутрішня нитка: 316 нержавіюча сталь;
- Поплавок: 304 нержавіюча сталь;
- Прокладка: силікон;
- Фланець: високоміцний поліпропілен;
- Корпус: акрилове скло
