Ротаметр панельного типу FM 2-10 GPM (3/4") LPM 8-40л/хв, (код 2253)
Артикул:
FM 2-10 GPM
Ціна:
1 277,10 ₴
Посилання на товар:
Опис:

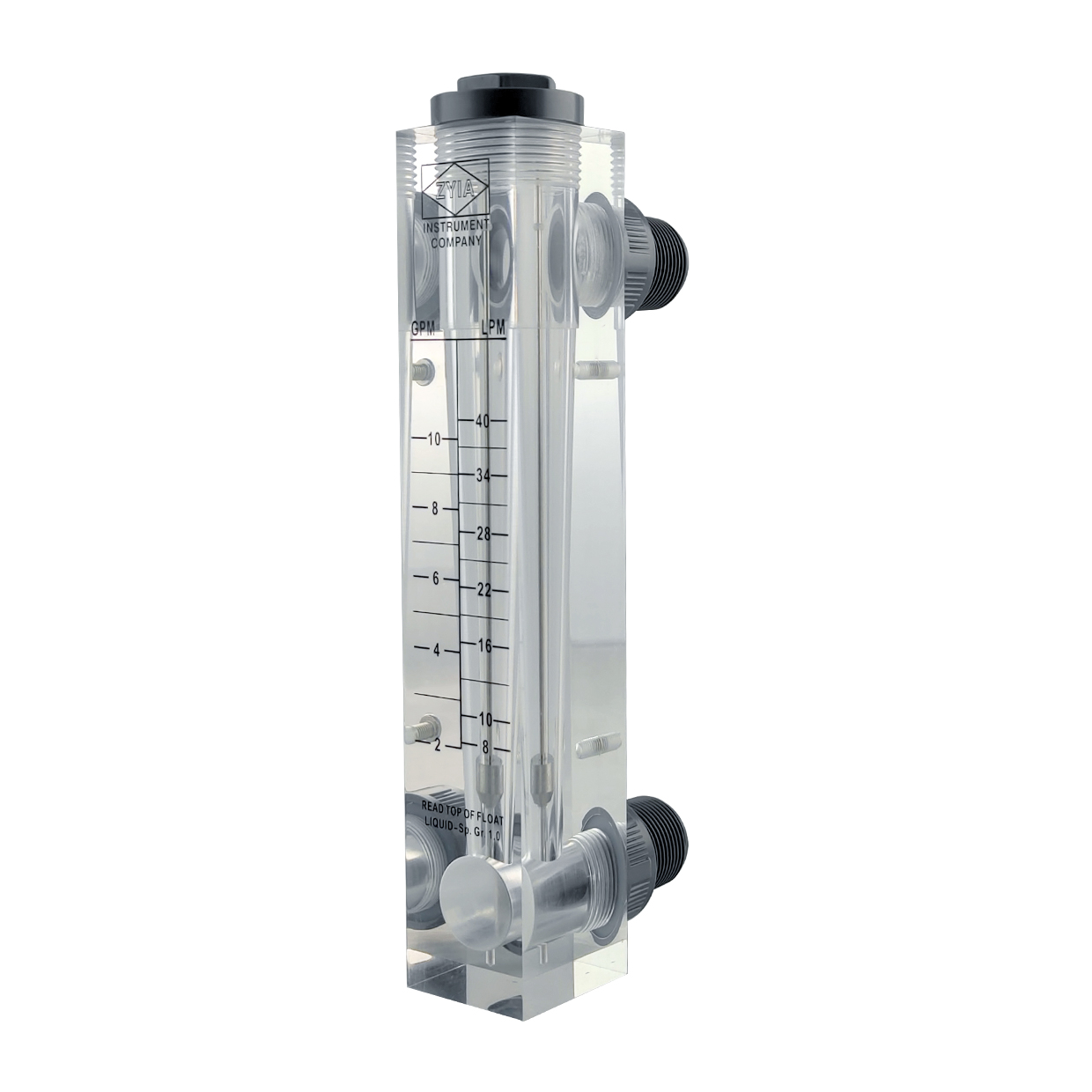

Ротаметр панельного типу FM 2-10 GPM (3/4") LPM 8-40л/хв
Ротаметр - прилад для визначення об'ємної витрати води за одиницю часу. Застосовується в системах водопостачання і водопідготовки. Являє собою порожній корпус з прозорими стінками із закріпленою всередині віссю, по якій вільно пересувається поплавець. Може використовуватися в складі стаціонарних та рухомих технологічних установок різного призначення
Категорія:
Характеристики
Тип ротаметру Панельний
Підключення Зовнішня різьба
DN (мм) 20 мм
Діапазон GPM (рідина) 2-10 GPM
Діапазон LPM (рідина) 8-40 LPM
Розмір панельного ротаметру (A/B/C/D/E/F/G/H) 233 / 39 / 220 / 44 / 42 / 100 / 37 / 165 (мм)
Виробник ZYIA
Призначення
Ротаметр - прилад для вимірювання об'ємної витрати плавно мінливих однорідних потоків чистих і слабо забруднених рідин з дисперсними включеннями сторонніх часток
Принцип роботи
Потік рідини входить з нижньої частини корпусу, створюючи турбулентний потік, який починає обертати поплавок навколо осі. Виникаюча відцентрова сила порушує фізичний контакт між поплавком і віссю - поплавок може вільно переміщатися уздовж осі. Разом з тим, ламінарна складова потоку піднімає поплавок. Чим більше потік - тим більше його ламінарна складова - тим вище спливає поплавок. Порівнюючи положення верхнього краю поплавка з показанням шкали, можна отримати дані про миттєву витрату рідини
Технічні характеристики
- Внутрішня нитка: 316 нержавіюча сталь;
- Поплавок: 304 нержавіюча сталь;
- Прокладка: силікон;
- Фланець: високоміцний поліпропілен;
- Корпус: акрилове скло
Рекомендації по установці і експлуатації
- Шкала умовно рівномірна;
- Робочий надлишковий тиск ротаметра: 0,63 МПа (6,3 кгс / см2);
- Величина втрати тиску від установки ротаметра в технологічну лінію не повинна перевищувати 0,01 МПа (0,1 кгс / см2);
- Температура вимірюваного середовища: 5-50 ° С
