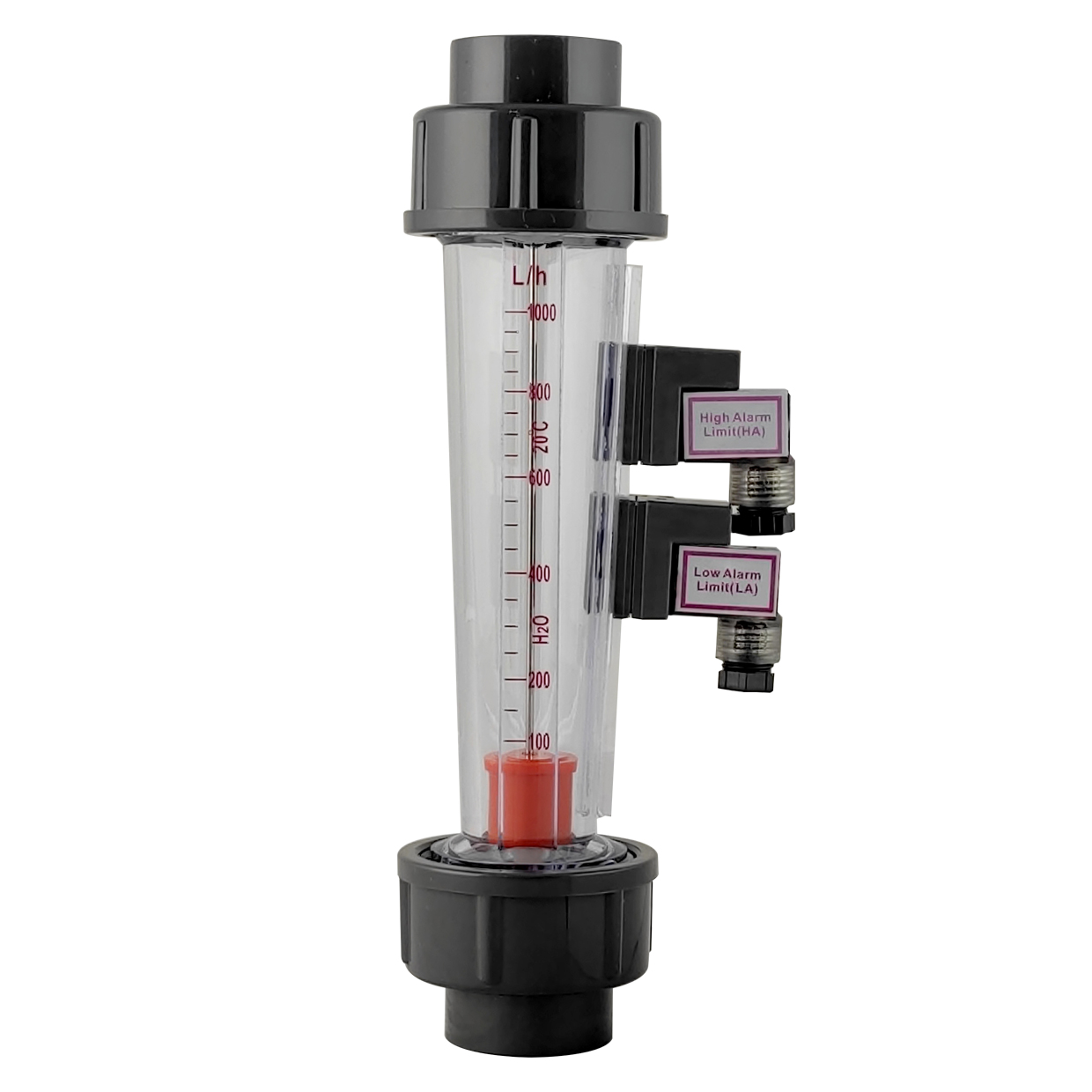

Ротаметр трубного типу LZS-25D 100-1000 L/H (1") короткий, з герконовим датчиком, (код 2717)

Артикул:
LZS-25D 100-1000 L/H геркон
Ціна:
2 185,00 ₴
Опис:


Ротаметр - прилад для визначення об'ємної витрати води за одиницю часу. Застосовується в системах водопостачання і водопідготовки. Являє собою порожнистий корпус з прозорими стінками із закріпленою всередині віссю, по якій вільно переміщається поплавець. Може використовуватися в складі стаціонарних та рухомих технологічних установок різного призначення

Особливість:
Герконовий датчик – для контролю витрати рідин, де необхідно зняти сигнал при досягненні критичного значення витрати – мінімального або максимального.
Категорія:

Ротаметр трубного типу LZS-25D 100-1000 L/H (з'єднання 1" клейове) короткий  з кінцевими герконовими вимикачами.
Даний тип ротаметрів призначений для контролю витрати рідин, де необхідно зняти сигнал при досягненні критичного значення витрати - мінімального чи максимального. Мінімальне та максимальне значення витрати, при якому подаватиметься сигнал може задаватися самостійно. Для цього необхідно послабити гвинт кріплення вимикача і пересунути його вгору або вниз по направляючій до досягнення необхідного значення.
Логіка роботи нижнього вимикача: Спочатку вимикач – нормально відкритий. Коли поплавець із магнітом знаходиться навпроти вимикача, то контакт замикається. Як тільки поплавець йде вгору, то контакт розмикається. Щоб вимикач замикався за відсутності потоку, його потрібно розташувати на самому низу корпусу. Якщо нижній вимикач розмістити посередині шкали, то він замкнеться тільки на короткий час - в момент проходження повз нього поплавця.
Логіка роботи верхнього вимикача: Спочатку вимикач – нормально закритий. Коли поплавець з магнітом підніметься вгору і знаходиться навпроти вимикача, контакт розмикається. Якщо поплавець продовжує йти вгору, контакт залишається розімкненим. Коли поплавок опускається вниз і проходить вимикач, контакт замикається. Тобто цей тип вимикача має "пам'ять" і якщо необхідно задати спрацьовування (відкриття контакту) не на максимальній витраті, а на відмінному від максимального, то вимикач слід опустити вниз на необхідну висоту.

Призначення
Ротаметр - прилад для вимірювання об'ємної витрати плавно мінливих однорідних потоків чистих і слабо забруднених рідин з дисперсними включеннями сторонніх часток
Принцип роботи
Потік рідини входить з нижньої частини корпусу, створюючи турбулентний потік, який починає обертати поплавок навколо осі. Виникаюча відцентрова сила порушує фізичний контакт між поплавком і віссю - поплавок може вільно переміщатися уздовж осі. Разом з тим, ламінарна складова потоку піднімає поплавок. Чим більше потік - тим більше його ламінарна складова - тим вище спливає поплавок. Порівнюючи положення верхнього краю поплавка з показанням шкали, можна отримати дані про миттєву витрату рідини
Технічні характеристики
- Внутрішня нитка: 316 нержавіюча сталь;
- Поплавок: 304 нержавіюча сталь;
- Прокладка: силікон;
- Фланець: високоміцний поліпропілен;
- Корпус: акрилове скло;
- Кінцеві вимикачі: Геркон.
